今天就帶大家來了解一下，病房中心供氧系統的設計需要綜合考慮醫院的規模、科室分布、用氧需求以及安全規范等因素。以下是基于最新標準和規范的病房中心供氧設計方案：
一、系統組成
病房中心供氧系統主要由以下部分組成：
1. 氣源站：包括主氣源、備用氣源和應急備用氣源。
2. 管道系統：采用脫脂紫銅管或不銹鋼管，確保氧氣輸送的穩定性和安全性。
3.終端設備：包括氧氣終端、減壓裝置、報警裝置等。
根據醫院的規模和實際需求，可以選擇以下氣源方式：
1. 液氧供氧：液氧罐具有儲存量大、氧氣純度高（可達99.5%以上）的優點，適合中大型醫院。
2. 制氧機供氧：適用于偏遠地區或無法及時補充液氧的醫院，制氧機通過物理吸附原理從空氣中分離出氧氣，純度可達90%-95%。

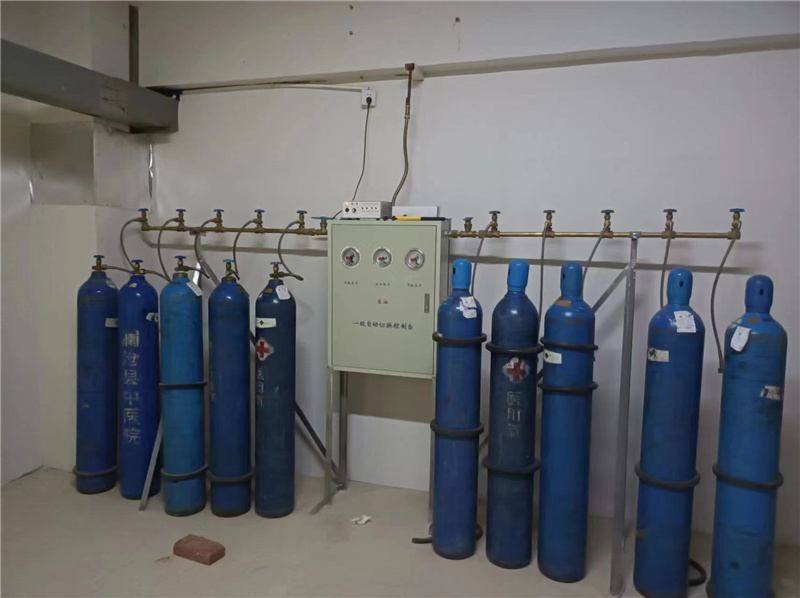

3. 氧氣瓶組供氧：作為備用或應急氣源，氧氣瓶組通過匯流排和減壓裝置供氧。
三、管道系統設計
1. 管道材質：主管道可選用304脫脂不銹鋼管，病房內管道可選用脫脂醫用紫銅管。
2. 管徑選擇：根據氧氣流量和壓力損失計算確定，主管徑一般為15-25mm，支管徑為8-12mm。
3. 連接方式：采用焊接或卡套連接，確保密封性能良好。
4. 減壓裝置：采用雙路設計，一用一備，確保系統穩定運行。
四、終端設備

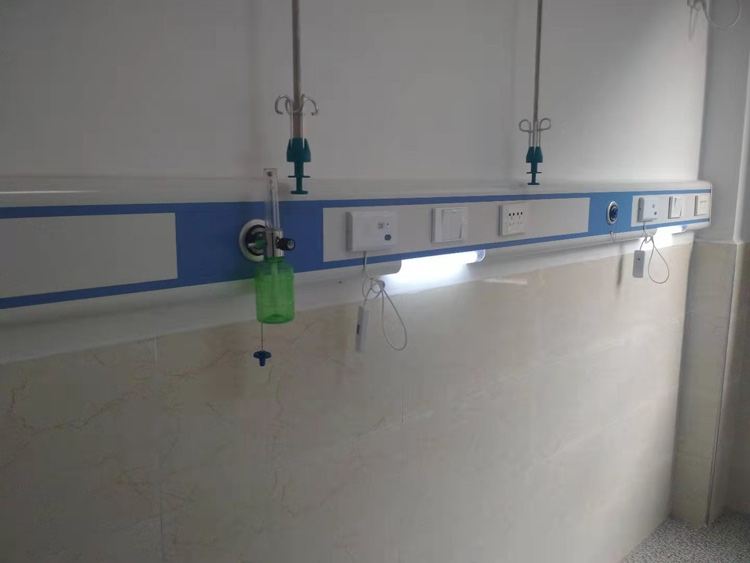

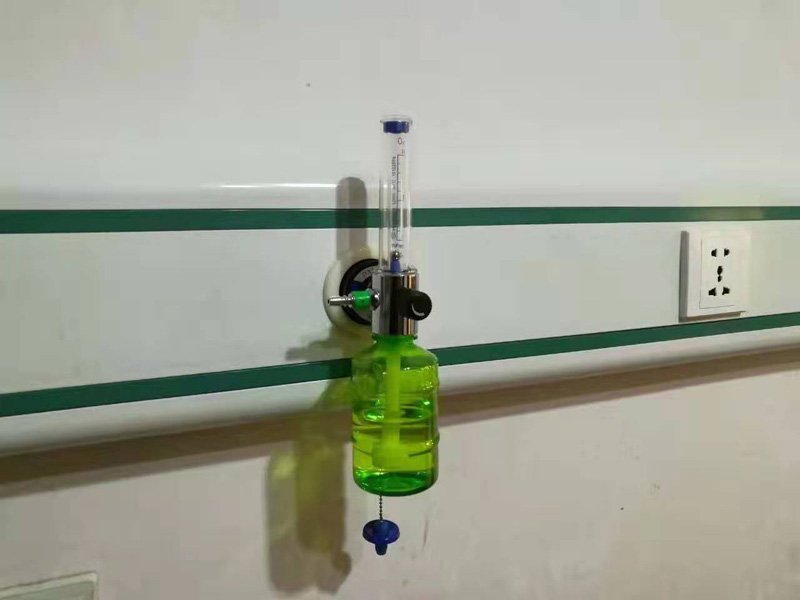

1. 氧氣終端：采用自封式快速插座，流量≥10L/min，使用壽命≥10年。
2. 終端布局：普通病房每床設置1個氧氣終端，手術室和搶救室應設置2個或以上氧氣終端。
五、安全與監控
1. 報警裝置：在各層護士站設置氣體檢測報警裝置，監測管道壓力，當壓力高于或低于設定值時自動報警。
2. 備用電源：醫用氧氣供應源需配備應急備用電源，確保系統在停電時仍能正常運行。
3. 安全措施：液氧罐需配備安全閥和防爆膜，氧氣管道需設置防回流裝置。
一、系統組成
病房中心供氧系統主要由以下部分組成：
1. 氣源站：包括主氣源、備用氣源和應急備用氣源。
2. 管道系統：采用脫脂紫銅管或不銹鋼管，確保氧氣輸送的穩定性和安全性。
3.終端設備：包括氧氣終端、減壓裝置、報警裝置等。
4. 監控與報警系統：實時監測氧氣壓力、流量和純度，并在異常情況下報警。
根據醫院的規模和實際需求，可以選擇以下氣源方式：
1. 液氧供氧：液氧罐具有儲存量大、氧氣純度高（可達99.5%以上）的優點，適合中大型醫院。
2. 制氧機供氧：適用于偏遠地區或無法及時補充液氧的醫院，制氧機通過物理吸附原理從空氣中分離出氧氣，純度可達90%-95%。
3. 氧氣瓶組供氧：作為備用或應急氣源，氧氣瓶組通過匯流排和減壓裝置供氧。
1. 管道材質：主管道可選用304脫脂不銹鋼管，病房內管道可選用脫脂醫用紫銅管。
2. 管徑選擇：根據氧氣流量和壓力損失計算確定，主管徑一般為15-25mm，支管徑為8-12mm。
3. 連接方式：采用焊接或卡套連接，確保密封性能良好。
4. 減壓裝置：采用雙路設計，一用一備，確保系統穩定運行。
四、終端設備
1. 氧氣終端：采用自封式快速插座，流量≥10L/min，使用壽命≥10年。
2. 終端布局：普通病房每床設置1個氧氣終端，手術室和搶救室應設置2個或以上氧氣終端。
1. 報警裝置：在各層護士站設置氣體檢測報警裝置，監測管道壓力，當壓力高于或低于設定值時自動報警。
2. 備用電源：醫用氧氣供應源需配備應急備用電源，確保系統在停電時仍能正常運行。
3. 安全措施：液氧罐需配備安全閥和防爆膜，氧氣管道需設置防回流裝置。
通過以上設計，病房中心供氧系統能夠滿足醫院的日常用氧需求，同時保障系統的安全性和可靠性。
